软件设计师案例分析每日一练试题内容（2025/12/10）

试题二（15分）
阅读下列说明和图回答问题1至问题3，将解答填入答题纸的对应框内。
【说明】
某新能源汽车公司为了提升效率。需开发一个汽车零件采购系统请完成系统的数据库设计
[概念结构设计]
(1)记录供应商的信息包括供应商的名称地地和一个电
(2)记录零件的信息包括零件的编码名称知价格
(3)纪录车型信息，包括车型的编号名称和规格
(4)记录零件采购信息某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应多种零件，还包括采购数量和采购日期
[逻辑结构设计]
根据概念结构设计阶段完成的实体联系图，得出如下关系模式(不完整)
供应商(名称，地址，电话)
零件(编码各称，价格)
车型(编号，各称，规格)
采购(车型编号，供应商名称，(a)，(b)，采购日期)

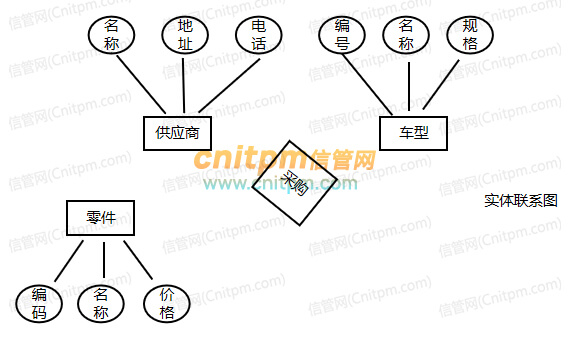

问题1（5分）:根据描进补充图1的实体联系图(不增加新的实体）
问题2（3分）:补充逻结构设计结果中的(a)，(b)两处空缺并标注主键和外键完整性约束
问题3（7分）:该汽车公司现新增如下需求:记录车型在全国门店的销售情况，门店信息包括门店的编号地址和电话，销售包括销售数量和销售日期等。
对原有设计进行以下修改以实现该需求：
(1)在图1中体现门店信息及其车型销售情况、并标明新增的实体和联系及其心要属性
(2)给出新增加的关系模式并标注主键和外键完整性约束JRS直播试题答案与解析：www.fzyzx.cn/exam/ExamDayAL.aspx?t1=4&day=2025/12/10

JRS直播考友试题答案分享：

JRS直播cnit**************：
＜br /＞＜img src=＂http://www.fzyzx.cn/_pic_/upload/2024/05/tbimg/05-25/1716647640.jpg＂ /＞a:零件编码 b:采购数量 主键：车型编号 外键：供应商名称，零件编码 销售（门店编码，车型编码，销售数量，销售日期） 主键：门店编码，车型编码，销售日期 外键：门店编码，车型编码＜br /＞＜img src=＂http://www.fzyzx.cn/_pic_/upload/2024/05/tbimg/05-25/1716648122.jpg＂ /＞

JRS直播leig**：
＜div class=＂box＂＞＜span style=＂color:#003399＂＞cnitpm602966660552的原帖： ＜/span＞＜span style=＂color:#999999＂＞2024/5/23 21:57:14＜/span＞＜br＞＜span class=＂style5＂＞过，简单＜/span＞＜/div＞考试时候你就不这么说了哈哈哈

JRS直播cnit**************：
＜div class=＂box＂＞＜span style=＂color:#003399＂＞cnitpm653985562261的原帖： ＜/span＞＜span style=＂color:#999999＂＞2023/9/25 22:48:35＜/span＞＜br＞＜span class=＂style5＂＞销售的主键为什么没有日期呢，一个门店+车型不能唯一确认一条记录吧＜/span＞＜/div＞如果同一天如果一个店卖了两台车，所以包含销售日期也不能确定一条记录，主要是题目没说明清楚
