网络工程师案例分析每日一练试题内容（2025/12/9）

试题三(共20分)
阅读以下说明，回答问题1至问题4.将解答填入答题纸对应的解答栏内。
【说明】

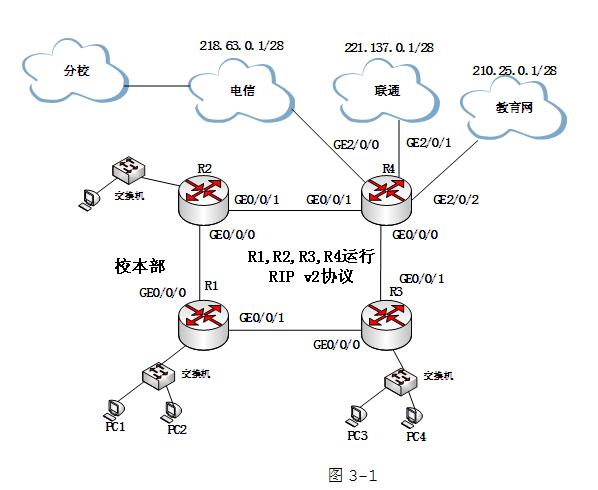

图3-1为某大学的校园网络拓扑，其中出口路由器R4连接了三个ISP网络，分别是电信网络(网关地址218.63.0.1/28)联通网络(网关地址221.137.0.1/28)以及教育网(网关地址210.25.0.1/28 )。路由器R1、R2、R3、R4在内网一侧运行RIPv2.0协议实现动态路由的生成。

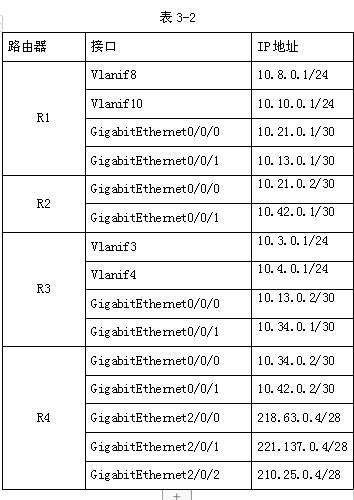

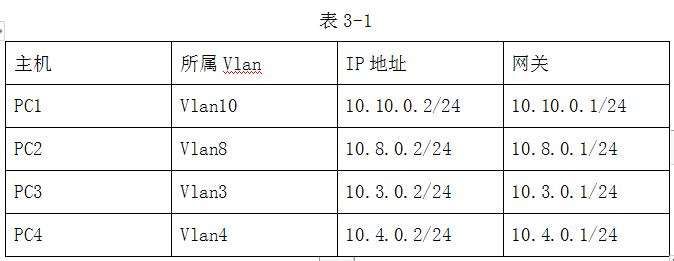

PC机的地址信息如表3-1所示，路由器部分接口地址信息如表3-2所示。
【问题1】(2分)
如图3-1所示，校本部与分校之间搭建了IPSec VPN。IPSec的功能可以划分为认证头AH、封装安全负荷ESP以及密钥交换IKE。其中用于数据完整性认证和数据源认证的是(1)。
【问题2】(2分)
为R4添加默认路由，实现校园网络接入Internet 的默认出口为电信网络，请将下列命令补充完整。
[R4]ip route-static(2)
【问题3】(5分)
在路由器RI上配置RIP协议，请将下列命令补充完整：
[R1]_ (3)
[R1-rip-1]network_ (4)
[R1-ip-1]version2
[R1-rip-1]undo summary

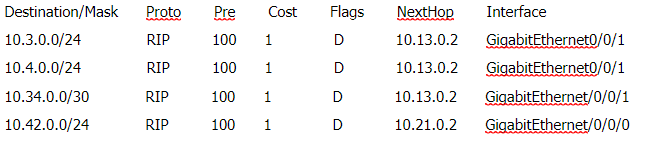

各路由器上均完成了RIP协议的配置，在路由器RI上执行display ip routing-table，由RIP生成的路由信息如下所示：

根据以上路由信息可知。下列RIP路由是由(5)路由器通告的：

请问PCI此时是否可以访问电信网络?为什么?
答:(6)。
【问题4】(11分)
图3-1中，要求PC1访问Internet时导向联通网络，禁止PC3在工作日8:00至18:00访问电信网络。
请在下列配置步骤中补全相关命令：
第1步：在路由器R4上创建所需ACL
创建用于PCI策略的ACL：
[R4]acl 2000
[R4-acl-basic -2000] rule 1 permit source(7)
[R4-acl-basic- 2000] quit
创建用于PC3策略的ACL:
[R4] time-range satime(8)working-day
[R4]acl number 3001
[R4-acl-adv-3001] rule deny source (9) destination 218.63.0.0 240.255.255.255 time-range satime
第2步：执行如下命令的作用是(10)。
[R4]traffic classifer 1
[Ra-classifier-1]if-match acl 2000
[Ra-classifier-1]quit
[R4]traffic classifier3
[R4-classifier-3]if-match acl 3001
[R4-classifier-3]quit
第3步：在路由器R4上创建流行为并配置重定向
[R4]traffic behavior 1
[R4-bchavior-1]redirect (11) 221.137.0.1
[R4-behavior-1]quit
[R4]traffic behavior 3
[R4-behavior-3] (12)
[R4-behavior-3]quit
第4步:创建流策略，并在接口上应用(仅列出了R4上GigabitEthernet 0/0/0接口的配置)
[R4]traffic policy 1
[R4-trafficpolicy-1]classifier 1(13)
[R4-trafficpolicy-1]classifier 3(14)
[R4-trafficpolicy-1]quit
[R4]interGigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]traffic-policy(15)
[R4-GigabitEthernet0/0/0]quit
JRS直播试题答案与解析：www.fzyzx.cn/exam/ExamDayAL.aspx?t1=8&day=2025/12/9

JRS直播考友试题答案分享：

JRS直播cnit**************：
9空 答案错了吧 ip 地址后面反掩码不该是0.0.0.0么 为什么是255.255.255.255

JRS直播cnit**************：
（1）密钥交换ike（2）218.63.0.4/28（3）rip （4）10.13.0.2 （5）r3 （6）不能，不能跳转到路由出口（7）221.137.0.1/28 （8）8：00 to 18:00 （9）10.3.0.2/24 （10）创建流行为 （11）e2/0/1

JRS直播cnit**************：
ike0.0.0.0 0.0.0.0 218.63.0.1rip 1 10.0.0.0 r3 不能，r1 没有去往 r4 的路由 10.8.0.1 8:00 to 18:00 10.3.0.1 创建流分类，关联 acl ip-nexthop ip-nexthop 218.63.0.1 behavior 1 behavior 3 1 inbound

JRS直播cnit**************：
ah0.0.0.0 0 218.63.0.1rip 10.0.0.0 r3 不能 因为r1上没有去往电信网段的路由10.10.0.2 0 8:00-18:00 10.3.0.2 0 在接口上创建流分类并配置对应的acl过滤 trafficclassifer1 redirect trafficclassifier3 218.63.0.1 behavior1 behavior3 inbound

JRS直播cnit**************：
1.ah 0.0.0.0 0.0.0.0. 218.63.0.1 3.rip 4.10.3.0.0 10.4.0.0 5.r4 6.不可以 未设置pc1网关至r4的路由7.10.10.0.2 8.8:00 to 18:00 9.10.3.0.2 10.创建流分类匹配访问控制列表2000和3001 11.next-hop 12.deny 13.behavior 1 14.behavior 3 15.inbound
