软件设计师案例分析每日一练试题内容（2025/12/8）

阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
某学校欲开发图书管理系统，以记录图书馆藏图书及其借出和归还情况，提供给借阅者借阅图书功能，提供给图书馆管理员管理和定期更新图书表功能。主要功能的具体描述如下：
（1）处理借阅。借阅者要借阅图书时，系统必须对其身份（借阅者ID）进行检查。通过与教务处维护的学生数据库、人事处维护的职工数据库中的数据进行比对，以验证借阅者ID是否合法，若合法，则检查借阅者在逾期未还图书表中是否有逾期未还图书，以及罚金表中的罚金是否超过限额。如果没有逾期未还图书并且罚金未超过限额，则允许借阅图书，更新图书表，并将借阅的图书存入借出图书表，借阅者归还所借图书时，先由图书馆管理员检查图书是否缺失或损坏，若是，则对借阅者处以相应罚金并存入罚金表；然后，检查所还图书是否逾期，若是，执行“处理逾期”操作；最后，更新图书表，删除借出图书表中的相应记录。
（2）维护图书。图书馆管理员查询图书信息；在新进图书时录入图书信息，存入图书表；在图书丢失或损坏严重时，从图书表中删除该图书记录。
（3）处理逾期。系统在每周一统计逾期未还图书，逾期未还的图书按规则计算罚金，并记入罚金表，并给有逾期未还图书的借阅者发送提醒消息。借阅者在借阅和归还图书时，若罚金超过限额，管理员收取罚金，并更新罚金表中的罚金额度。

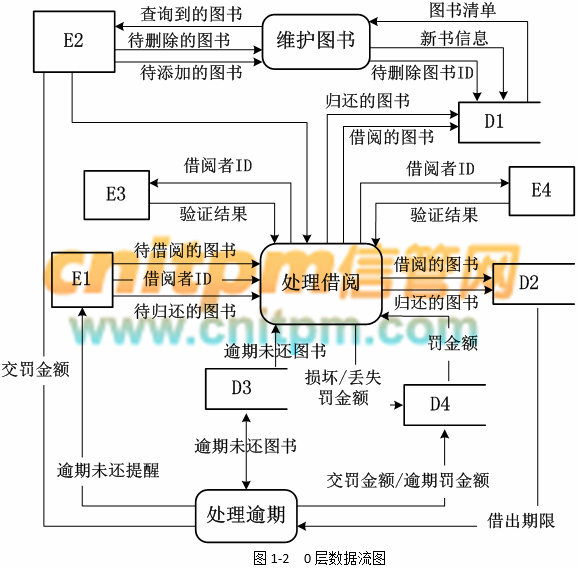

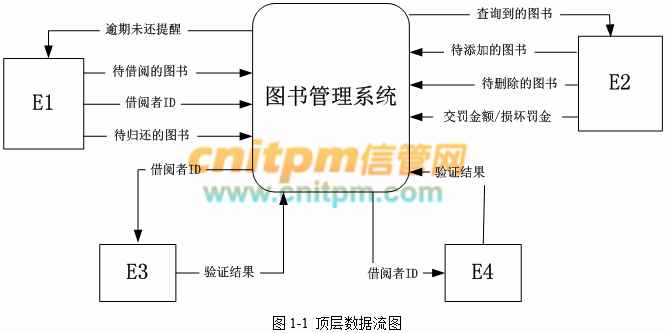

现采用结构化方法对该图书管理系统进行分析与设计，获得如图1-1所示的顶层数据，流图和图1-2所示的0层数据流图。



【问题1】（4分）
使用说明中的词语，给出图1-1中的实体E1-E4的名称。
【问题2】（4分）
使用说明中的词语，给出图1-2中的数据存储D1～D4的名称。
【问题3】（5分）
在DFD建模时，需要对有些复杂加工（处理）进行进一步精化，绘制下层数据流图。针对图1-2中的加工“处理借阅”，在1层数据流图中应分解为哪些加工？（使用说明中的术语）
【问题4】（2分）
说明【问题3】中绘制1层数据流图时要注意的问题。
JRS直播试题答案与解析：www.fzyzx.cn/exam/ExamDayAL.aspx?t1=4&day=2025/12/8

JRS直播考友试题答案分享：

JRS直播cnit**************：
父图中的某加工输入/输出数据流，必须有子图中几条输入/输出数据流在数量和名称上相同；如果父图中一条输入输出数据流对应子图几条输入输出数据流，而子图中组成这些数据流的全体项正好是父图中的一条数据流，那么它们仍算算是平衡的。

JRS直播cnit**************：
借阅者，图书管理员，学生数据库，职工数据库图书信息，借阅信息，逾期信息，罚金表借阅者 id 检查，图书维护，处理逾期，处理罚金

JRS直播cnit**************：
1，借阅着，图书馆管理员，学生数据库，职工数据库＜br＞2，图书表，借阅记录表，逾期未还图书表，罚金表＜br＞3，

JRS直播cnit**************：
＜br /＞＜img src=＂http://www.fzyzx.cn/_pic_/upload/2023/05/tbimg/05-19/1684482240.jpg＂ /＞

JRS直播cnit**************：
e1: 借阅者 e2: 图书馆管理员 e3: 教务处维护的学生数据库 e4: 人事处维护的职工数据库 d1:借出图书表 d2:图书表 d3:逾期未还图书表 d4:罚金表 身份检查 逾期检查，罚金检查

JRS直播试题答案与解析：www.fzyzx.cn/exam/ExamDayAL.aspx?t1=4&day=2025/12/8
